精密铸造在水泵叶轮制造中的应用与核心优势
水泵的核心在于叶轮（Impeller），它是将电机能量转化为流体动能的关键部件。叶轮的设计和制造质量直接决定了水泵的效率、扬程、抗汽蚀性能以及使用寿命。

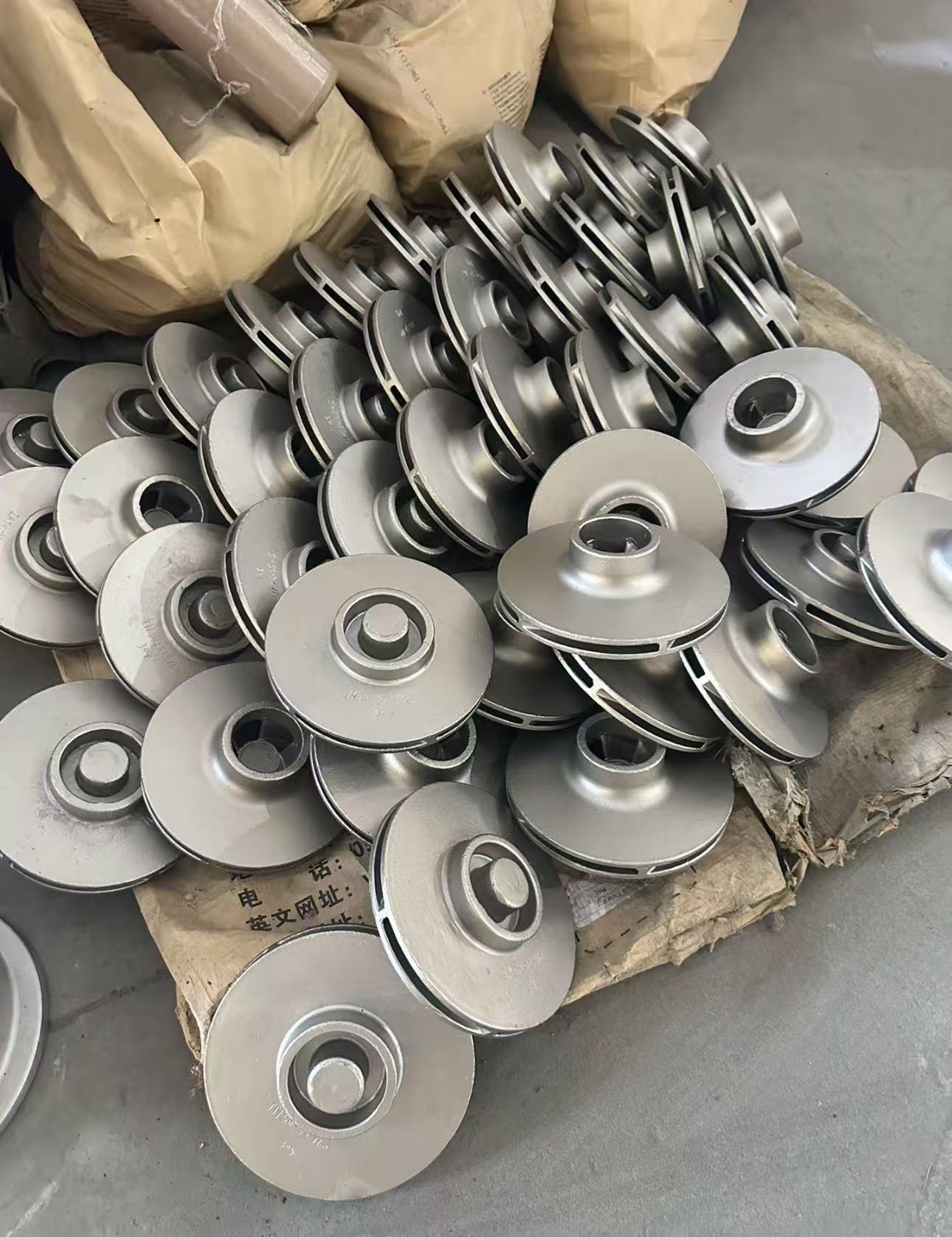

传统的砂型铸造虽然成本低廉，但难以满足现代流体机械对高效率和高可靠性的要求。精密铸造（Investment Casting/Lost Wax Casting），凭借其极高的尺寸精度和表面光洁度，已成为高端水泵叶轮（尤其是被用于化工、深井、航天及医疗领域）的首选制造工艺。
一、 应用背景：为什么叶轮制造如此困难？
水泵叶轮通常具有以下复杂的几何与物理特征，这给制造带来了巨大挑战：
- 三维扭曲叶片： 为了符合流体力学原理，叶片通常在空间上是扭曲的，且厚度不均。
- 狭窄的流道： 尤其是闭式叶轮，其内部流道狭长且弯曲，机械加工刀具无法进入。
- 材料要求高： 为了耐腐蚀和耐磨损，常使用不锈钢（如304, 316L）、双相钢或镍基合金，这些材料切削加工性能差。
精密铸造恰好解决了上述难题，实现了从设计到实物的精准转化。
二、 核心优势分析
1. 卓越的水力性能（Hydraulic Efficiency）
这是精密铸造叶轮最显著的优势。
- 极低的表面粗糙度： 精密铸造的表面粗糙度通常可达 $Ra$ 1.6 ~ 3.2 $\mu m$，而普通砂型铸造通常在 $Ra$ 12.5 $\mu m$ 以上。
- 减少水力损失： 光滑的流道表面显著降低了流体与叶轮壁面之间的摩擦阻力，从而提高了泵的水力效率（通常可提升3%~5%的效率）。
- 抗汽蚀能力： 光滑的表面减少了气泡附着的成核点，延缓了汽蚀（Cavitation）的发生，延长了叶轮寿命。
2. 极高的尺寸精度与几何自由度
- 近净成形（Near-Net Shape）： 精密铸造可以达到 CT4 ~ CT6 级的尺寸公差。这意味着叶片的厚度、入口角和出口角可以精确地符合CFD（计算流体动力学）的设计模拟结果。

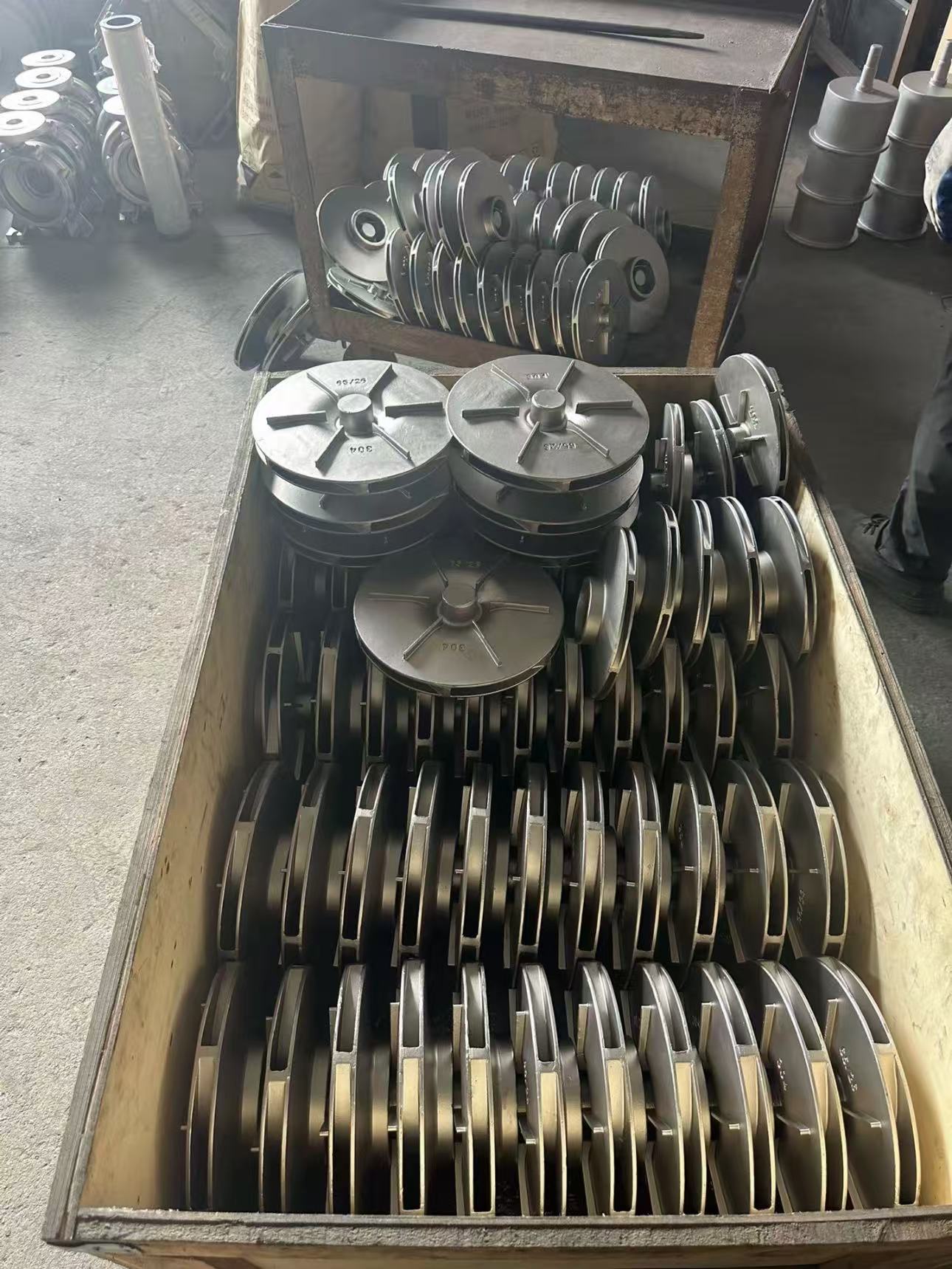

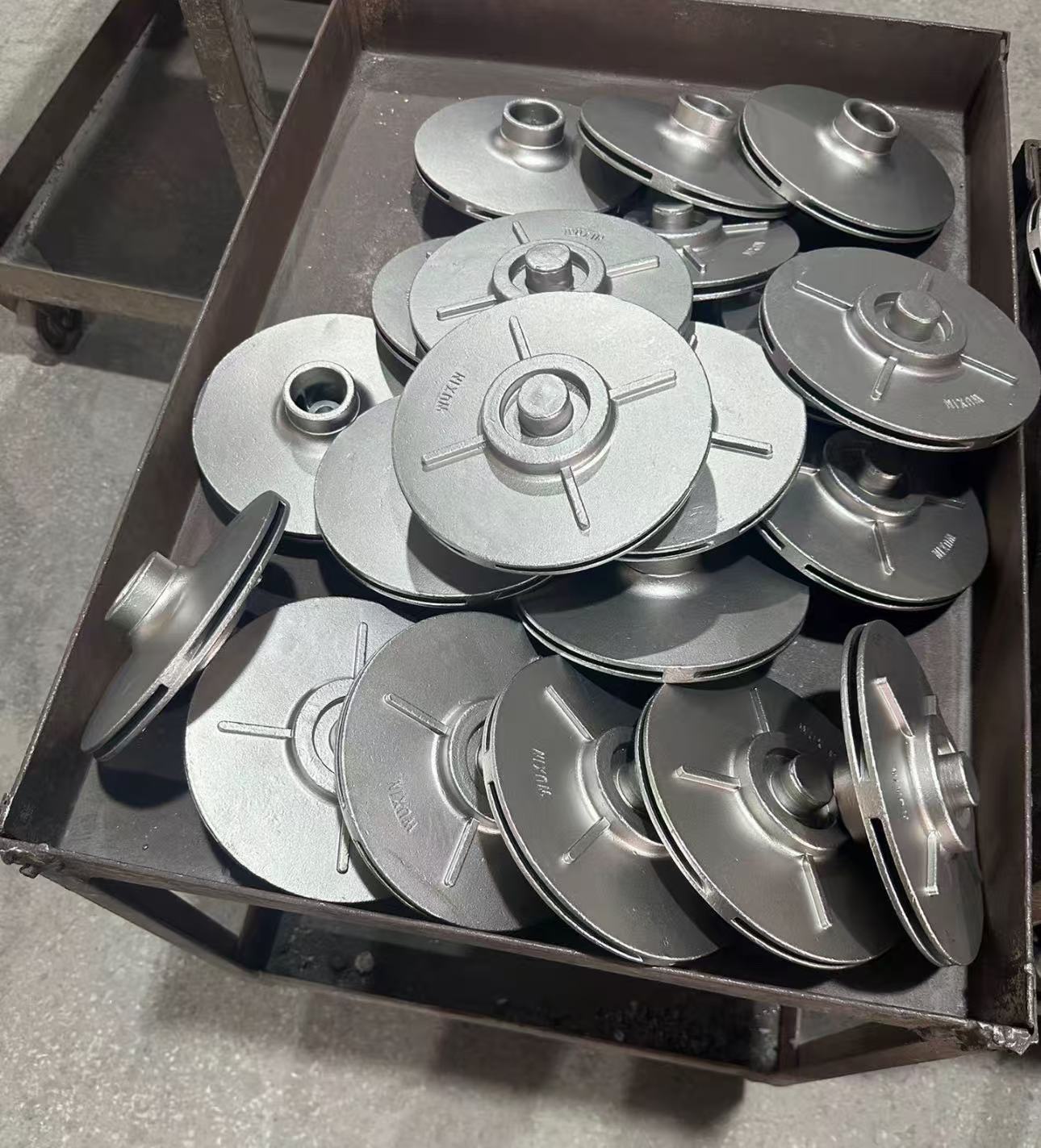

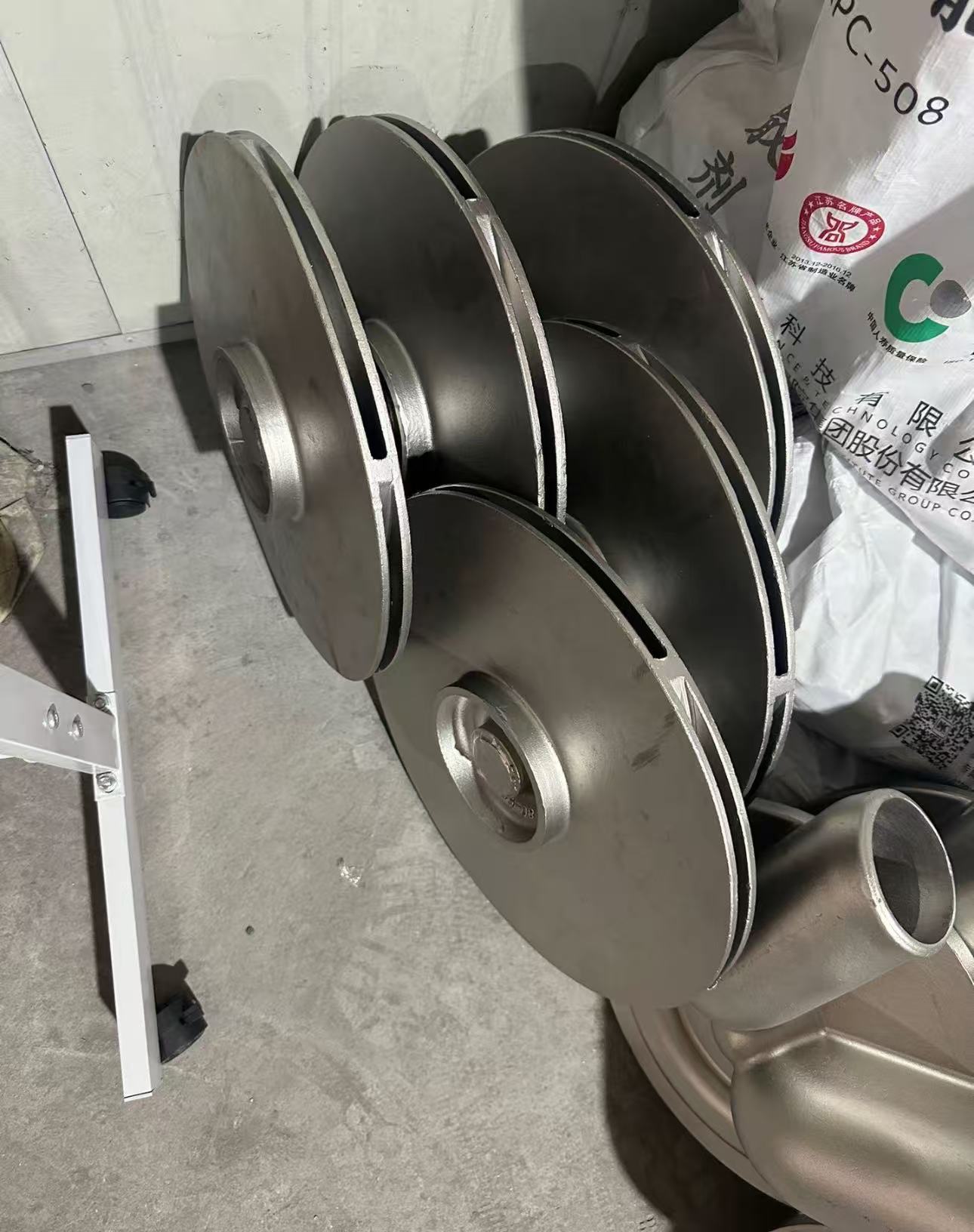

- 复杂结构一体成型： 无论是具有复杂倒扣（Undercut）的开式叶轮，还是流道极度扭曲的闭式叶轮，熔模技术利用陶瓷型壳，都可以一次性整体浇铸出来，无需后续焊接或复杂的拼装。
3. 动平衡性能优异
由于模具精度高，铸件的组织致密且壁厚均匀。这使得铸造出来的叶轮质量分布非常均匀。
- 减少加工量： 在后续的动平衡测试中，精密铸造叶轮通常只需要极少量的去重（钻孔或磨削）即可达到平衡标准。
- 降低振动与噪音： 良好的初始平衡性减少了泵运行时的振动，降低了噪音，保护了轴承和密封件。
4. 广泛的材料适用性
水泵经常需要在腐蚀性介质（如海水、酸碱液）中工作。精密铸造工艺不受合金种类的限制，特别适合浇铸难加工材料：
- 各类不锈钢： 304, 316, 316L。
- 双相不锈钢： 2205, CD4MCu（具有极强的耐磨耐腐蚀性）。
- 特殊合金： 哈氏合金（Hastelloy）、蒙乃尔合金（Monel）。
注意： 这些硬质合金如果采用机加工（CNC），刀具损耗极大且效率极低，而精密铸造大大减少了切削工作量。
三、 对比分析：精密铸造 vs. 砂型铸造
为了直观展示差异，以下是两种工艺在叶轮制造上的对比：
| 比较维度 | 精密铸造 (Investment Casting) | 砂型铸造 (Sand Casting) |
| 表面光洁度 | 极好 (光滑如肌) | 较差 (粗糙，有颗粒感) |
| 尺寸精度 | 高 (CT4-CT6) | 低 (CT10-CT12) |
| 流道重现性 | 完美复刻复杂流道 | 易产生偏差，流道可能堵塞 |
| 加工余量 | 极小 (仅需加工配合面) | 大 (需大量切削) |
| 最小壁厚 | 可达 1.5mm – 2.0mm | 通常需 > 3.0mm |
| 成本 | 模具和单件成本较高 | 模具和单件成本较低 |
| 适用场景 | 高端泵、不锈钢泵、高效率要求 | 污水泵、低压泵、铸铁泵 |
四、 应用场景总结
- 不锈钢冲压泵/多级泵： 虽然部分使用冲压焊接工艺，但核心的高压级叶轮常采用精密铸造以保证强度。
- 化工流程泵： 输送酸碱介质，必须使用双相钢或哈氏合金，精密铸造是唯一经济可行的成型方式。
- 潜水泵/深井泵： 对效率要求极高，且维修困难，需要高可靠性的精密铸造叶轮。
- 航空航天燃油泵： 要求极致的轻量化和复杂的流道设计。
结论
在水泵叶轮的制造中，精密铸造不仅仅是一种成型工艺，更是一种性能提升手段。虽然其初期模具投入和单件制造成本高于普通铸造，但其带来的流体效率提升（节能）、加工成本降低（省工）以及使用寿命延长，在产品的全生命周期成本（LCC）计算中具有压倒性的优势。
对于追求高性能、高附加值的现代泵企而言，精密铸造是提升产品核心竞争力的必由之路。
